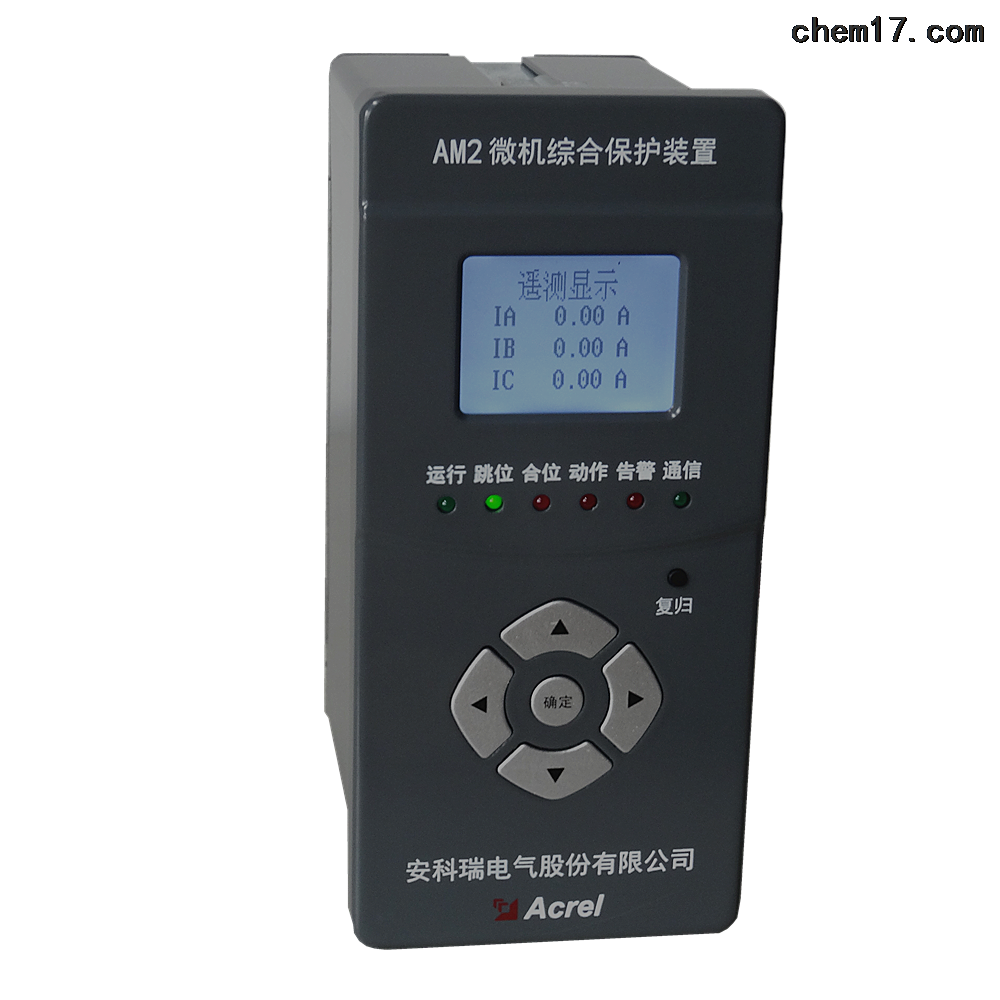

安科瑞AM2微機綜合保護裝置

簡要描述:AM2 微機綜合保護裝置適用于線路保護,變壓器保護??蓾M足客戶 20KV 及以下電壓等
級用電系統對電力能源安全運行、可靠性的保障要求。目前廣泛使用在變電站、工礦企業、
醫院、學校、商業廣場以及大型樓宇等配網用電系統中

  • 產品型號:
  • 廠商性質:生產廠家
  • 更新時間:2018-11-22
  • 訪  問  量:357

產品介紹

1、概述
1.1 AM2 微機綜合保護裝置簡介
AM2 微機綜合保護裝置適用于線路保護,變壓器保護??蓾M足客戶 20KV 及以下電壓等
級用電系統對電力能源安全運行、可靠性的保障要求。目前廣泛使用在變電站、工礦企業、
醫院、學校、商業廣場以及大型樓宇等配網用電系統中。
本裝置歷經嚴謹的研發過程、精細的生產制造、嚴苛的現場考驗,使其在功能特性、使
用壽命、性能精度及通信擴展方面都能達到客戶所需要的要求。特別是配合我公司自主開發
的 PC 側調試軟件(PGDev、PGView)及后臺監控軟件(Acrel-2000),通過圖形化的顯示、
傻瓜式的操作將保護裝置的遙測遙信及遙控功能發揮得淋漓盡致。目前 AM2 綜保裝置及
Acrel-2000 監控軟件已廣泛應用于戶外環網柜及能源管理系統中。
1.2 裝置技術特點
本公司集多年電力保護產品研發之經驗,采用現代微處理器技術和交流采樣技術成功開
發了該保護裝置。產品的設計充分考慮了成本效能比、易用性和可靠性,有以下特點:
?  大液晶模塊顯示,參數簡潔明了,各種信號參數精度高、實時響應快;
?  裝置配備了完善的保護功能,安裝方便,接線簡單,操作易上手;
?  裝置具有完善的遙測功能,可分別測量三相電流(Ia,Ib,Ic),線電壓(Uab,
Ubc,Uca),有功功率 P,無功功率 Q,功率因素 cosφ,頻率 f;
?  裝置的遙信功能允許用戶接入最多 8 路外部開入量;
?  裝置具備遠程遙控功能,同時具備通訊對時功能;
?  裝置具備完善的錄波功能,可記錄動作發生時開關量及模擬量的波形信號;
?  可支持多種通信規約,如 ModBus-RTU 協議、IEC60870-5-103 協議以及通過擴展模
塊可滿足智能電網通信要求的 IEC61850 協議;
?  保護功能通過圖形化邏輯編程的方式實現,可以根據用戶的特殊要求在最短時間內
完成產品新功能的開發和設置;
?  裝置采用芯片,在掉電情況下基本數據保存不丟失,恢復電源后,裝置可繼續
可靠的運行。
?  采用了主板低功耗設計及液晶保護技術,整機靜態功耗長期維持在 4W 左右,裝置
可以長期可靠穩定運行。

2、技術性能及電氣參數
2.1 額定電氣參數
2.1.1 電源
?  直流:
額定電壓:220V、110V、48V;
允許偏差:-20% ~ +15%;
紋波系數:不大于 5%。
?  交流:
額定電壓:220V;
允許偏差:-10% ~ +10%;
波紋系數:不大于 5%。
2.1.2 二次互感器額定電流、電壓
?  交流電流:5A、1A 頻率:50Hz;
?  交流電壓:100V、400V 頻率:50Hz。
2.2 其他技術指標
2.2.1 測量元件特性的準確度
?  溫度變差:在正常工作環境溫度范圍內,不超過±1% ;
?  綜合偏差:不超過±2%。
2.2.2 接點容量
?  操作回路接點負載:交直流 220V 5A(不斷弧) 直流 48V 8A(不斷弧) ;
?  信號回路接點負載:交直流 220V 5A (不斷弧)。
2.3 環境條件
?  正常工作環境溫度:-25℃~+55℃;
?  裝置的貯存、運輸允許的環境溫度為-40℃~+70℃;
?  正常工作相對濕度:5%~95%,正常工作大氣壓力:66kPa~110kPa。
2.4 功率消耗
?  交流電流回路:當 In=5A 時,每相不大于 0.5VA;
當 In=1A 時,每相不大于 0.5VA;
?  交流電壓回路: 當額定電壓 UN 時,每相不大于 0.5VA;
?  輸入電源回路: 當正常工作時,不大于 5W,當裝置動作時,不大于 10W。
注:In、Un 為額定值,下同。
2.5 模擬量過載能力
?  交流電流回路: 2 倍額定電流,連續工作;
10 倍額定電流,允許 10s;
20 倍額定電流,允許 1s;
?  交流電壓回路: 2 倍額定電壓,連續工作。
3
2.6 絕緣性能
2.6.1 絕緣電阻
裝置的外引帶電回路部分和外露非帶電金屬部分及外殼之間,以及電氣上無聯系的各回路
之間用 500V 的兆歐表測量其絕緣電阻值,應不小于 100 MΩ。
2.6.2 介質強度
裝置能承受 50Hz、2000V 歷時 1min 的工頻耐壓試驗,無擊穿閃絡及元件損壞現象(試驗過
程中,任一被試驗回路施加電壓時其余回路應互聯接地)。
2.6.3 沖擊電壓
裝置的直流輸入回路、交流輸入回路、輸出觸點等各回路對地,以及電氣上無聯系的各回
路之間,應能承受 1.2/50 ? s 的標準雷電波的短時沖擊電壓試驗。當額定絕緣電壓大于 60V 時,
開路試驗電壓為 5kV;當額定絕緣電壓不大于 60V 時,開路試驗電壓為 1kV。試驗后,裝置應無
絕緣損壞。
2.7 耐濕熱性能
裝置能承受GB/2423.9第21章規定的濕熱試驗。試驗溫度+40℃±2℃、相對濕度(93±3)%,
試驗時間為 48h,在試驗結束前 2h 內,用 500V 直流兆歐表,測量各外引帶電回路部分對外露
非帶電金屬部分及外殼之間、以及電氣上無聯系的各回路之間的絕緣電阻應不小于 1.5MΩ;介
質強度不低于表 1 規定的介質強度試驗電壓值的 75%。

2.8 電磁兼容性

2.9 機械性能
2.9.1 振動(正弦)
?  振動響應
裝置能承受 GB/T 11287-2000 中 3.2.1 規定的嚴酷等級為 1 級的振動響應試驗。
?  振動耐久
裝置能承受 GB/T 11287-2000 中 3.2.2 規定的嚴酷等級為 1 級的振動耐久試驗。
2.9.2 沖擊
?  沖擊響應
裝置能承受 GB/T 14537-1993 中 4.2.1 規定的嚴酷等級為 1 級的沖擊響應試驗。
?  沖擊耐久
裝置能承受 GB/T 14537-1993 中 4.2.2 規定的嚴酷等級為 1 級的沖擊耐久試驗。
2.9.3 碰撞
裝置能承受 GB/T 14537-1993 中 4.3 規定的嚴酷等級為 1 級的碰撞試驗。
