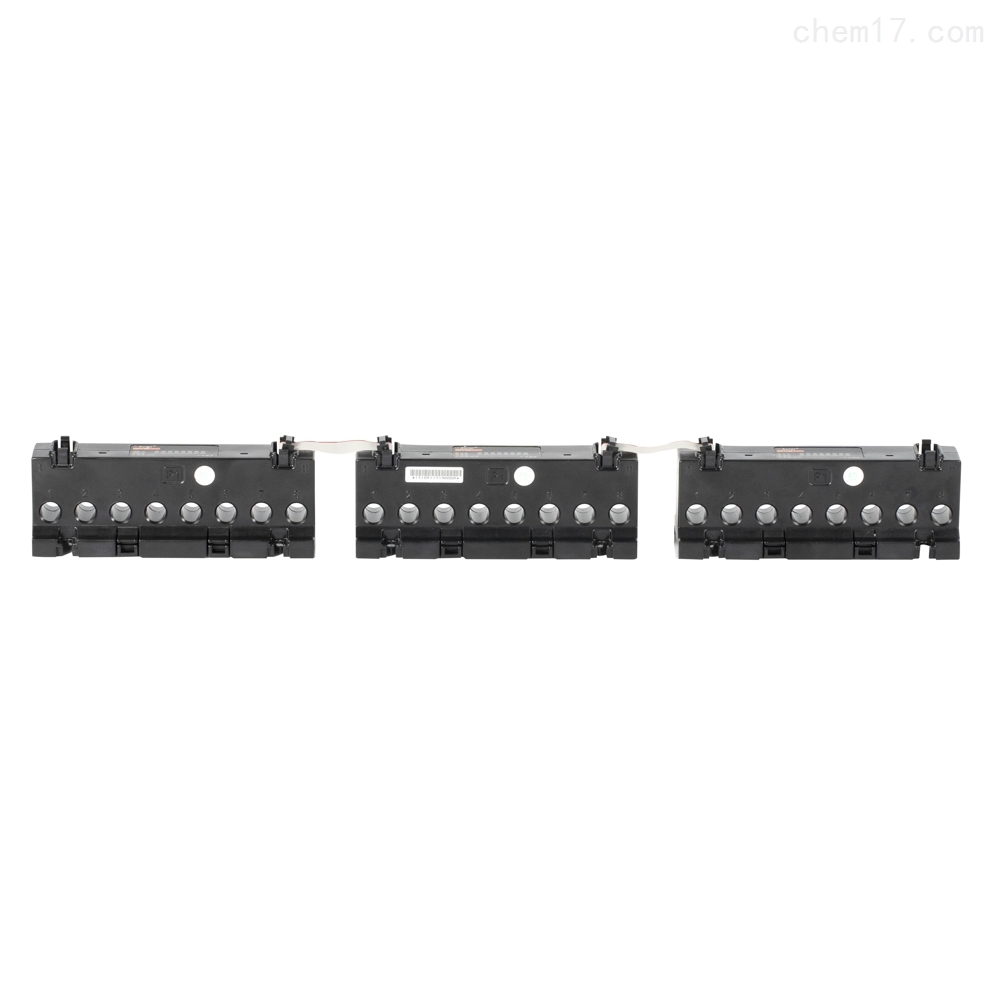

安科瑞AGF-M16T/MJL導軌式光伏匯流采集裝置

簡要描述:安科瑞AGF-M16T/MJL導軌式光伏匯流采集裝置是專門應用于智能光伏匯流箱,用于監測光 電池陣列中電池板運行狀態,組串電流測量,匯流箱中防雷器狀態采集、直流斷路 器狀態采集、裝置帶有 RS485 接口可以把測量和采集到的數據和設備狀態上傳。

  • 產品型號:
  • 廠商性質:生產廠家
  • 更新時間:2022-07-04
  • 訪  問  量:87

產品介紹

安科瑞AGF-M16T/MJL導軌式光伏匯流采集裝置

概述

安科瑞AGF-M16T/MJL導軌式光伏匯流采集裝置是專門應用于智能光伏匯流箱,用于監測光 電池陣列中電池板運行狀態,組串電流測量,匯流箱中防雷器狀態采集、直流斷路 器狀態采集、裝置帶有 RS485 接口可以把測量和采集到的數據和設備狀態上傳。

型號說明


3 產品特點

◆ 一次電流采用穿孔方式接入,安裝方便,安全性高

◆測量元件采用霍爾傳感器,隔離測量電流 20A

◆電壓測量功能可測量母線電壓最高 DC 1500V

◆ 具有數碼管顯示,適合寬溫、室外環境查詢及調試操作

◆ 具有內部測溫功能,實時測量匯流箱內溫度

◆標配 RS485 通訊接口

◆ 多種供電方式可選擇

◆ 兼容導軌安裝和底板固定安裝方式,體積小巧,節省箱體空間

◆直流母線電壓輸入回路內置直流 1kV 熔斷器保護


4 產品功能

◆ 光伏電池串開路報警,可以配合組串電壓進行綜合判斷

◆帶 3 路開關量狀態監測,用于采集直流斷路器、防雷器等輸出空接點狀態

◆ RS485 接口,Modbus RTU 通訊協議,通訊地址、波特率、數據方式都可自由設定

◆ 可配中文液晶顯示模塊,方便參數設定和數據查詢


5 數據線的連接方式

本產品的模塊間連接采用外部數據線進行連接,在連接各模塊之前請確認模塊上的兩個外部數據線接口的順序,匯流模塊均有兩個外部連接端口: 端口Ⅰ和端口Ⅱ,其中端口Ⅰ用于連接上部模塊,端口Ⅱ用于連接后續模塊, 請注意數據線的凸起方向要對準端口上的凹槽。 匯流模塊間的連接必須采取以下先后順序進行,匯流采集模塊 1 的端口Ⅱ--> 匯流采集模塊 2 的端口Ⅰ;匯流采集模塊 2 的端口Ⅱ-->匯流采集模塊 3 的端口 Ⅰ。連接匯流模塊時需要多個匯流模塊順序連接,不能在連續的任兩個匯流模 塊中額外插接入別的功能模塊,錯誤的連接會導致產品無法正常工作。 液晶顯示模塊可以接于匯流模塊的端口Ⅱ,顯示模塊平時無需接入,可以在 調試和故障排查時臨時接入。 匯流模塊的地址分配由電源模塊(主模塊)進行自動分配,連接電源模塊的 第一個匯流模塊會自動分配為 1~8 路,而接于此模塊端口Ⅱ位置的下一匯流模 塊自動分配為 9~16 路,最后一個匯流模塊自動分配為 17~24 路。
