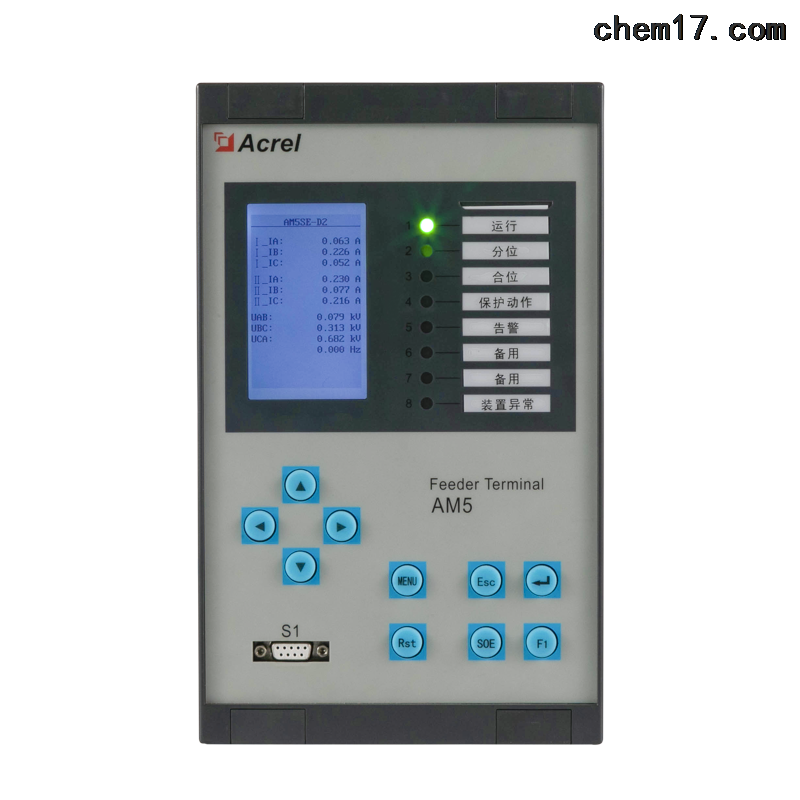

AM5SE-UB保護裝置 PT監測并列裝置 PT并列

簡要描述:AM5SE-UB保護裝置 PT監測并列裝置 PT并列:安科瑞電氣股份有限公司是一家集研發、生產、銷售和服務于一體的,致力于為用戶端提供能效管理和用電安全的系統解決方案。安科瑞電氣具備從云平臺軟件到傳感器的完整生產線,目前已有8000多套各類系統解決方案在全國各地運行,幫助用戶實現能源的可視化管理,提供能源數據服務,為用戶高效和安全用能保駕護航。

  • 產品型號:
  • 廠商性質:生產廠家
  • 更新時間:2022-07-25
  • 訪  問  量:83

產品介紹

AM5SE-UB保護裝置 PT監測并列裝置 PT并列


產品功能簡介

保護功能

● I 母 PT 投入  ● II 母 PT 投入  ● PT 自動并列解列  ● PT 遙控并列解列

● I 母 PT 低電壓告警  ● I 母 PT 過電壓告警  ● I 母 PT 零序過壓告警  ● I 母 PT 斷線告警

● II 母 PT 低電壓告警  ● II 母 PT 過電壓告警  ● II 母 PT 零序過壓告警  ● II 母 PT 斷線告警

監控功能

● 20 路有源開關量輸入

● 3 路無源繼電器輸出

● 2 路 4-20mA 變送輸出

通訊功能

● 2 路 RS485 串行通訊接口,支持 Modbus-RTU、IEC60870-5-103 規約

● 2 路以太網接口,支持 TCP Modbus-RTU 和 TCP IEC60870-5-103 規約

其他功能

● 故障錄波功能,保護動作時觸發錄波,可錄故障前 8 周波、故障后 4 周波

● IRIG-B 格式對時


AM5SE-UB保護裝置 PT監測并列裝置 PT并列尺寸



高性能的硬件平臺

裝置采用主頻為 168MHz 的處理器,16 位同步采樣 A/D,每周波 48 點高速采樣、實時 并行計算;配置 512K 字節 Flash、(192+4)K 字節 Sram、外置 4M 字節 NorFlash、外置 512K 字節 Sram,硬件資源充足,可靠性高。

統一的硬件設計和完善的保護功能

裝置硬件包括電源模塊、CPU 模塊、開入開出模塊、控制回路模塊、模擬量采集、通 訊模塊等采用模塊化設計,通用性強。在同一硬件平臺上針對不同對象進行保護功能設計, 實現 35kV 及以下電壓等級的電力系統保護,適用于進線、饋線、主變(一般容量 2000kVA 以上)、配電變壓器(一般容量 2000kVA 以下)、高壓電動機、高壓電容器、母聯、PT 等 設備的保護和自動控制功能。

透明化

實時記錄交流量、開入量、開出量和所有保護模塊的狀態。 裝置記錄內部各元件動作行為、動作時間和錄波數據,共可記錄 16 條故障錄波,每條 錄波可觸發 12 次錄波,每次錄波可錄故障前 8 個周波、故障后 4 個周波波形,共計 46s。 每個采樣點錄波至少包含 12 個模擬量、10 個開關量波形。

可靠性設計

裝置采用全圖形編程技術設計每個保護功能,以提高程序的可靠性及正確性。 軟硬件具有持續完善的自檢功能,抗干擾性能好,裝置通過多項電磁兼容檢測認證,電 快速瞬變脈沖群、靜電放電、浪涌抗干擾性能均達到 IV 級標準。

裝置選型表



PT 自動并列解列

裝置有 PT 自動并列解列功能。本裝置適用于主接線為單母線分段方式的變電站(所), 可作為分段電壓互感器的二次側并列使用。兩段母線,每段母線一臺 PT,當 I 母 PT 預試時, 需要退出運行,而此時 I 母的保護繼續運行(考慮到帶低壓閉鎖功能),保護失去電壓會發 生誤動,此時需要用 II 母 PT 維持兩段母線上電壓,因此需要 PT 并列。

保護邏輯見下圖 ,圖 中可選擇是否判母聯手車工作位置,若投入,除其他條件外, 需要母聯手車處于工作位置時,才可以實現 PT 自動并列;若退出;則滿足其他條件即可實 現 PT 自動并列。


電氣接線圖


接線方法
