Acrel-3000WEB電能管理系統

簡要描述:Acrel-3000WEB電能管理系統,實現對配電室電氣參數、開關狀態、變壓器溫度、線纜溫度24小時不間斷監視,并可以通過APP系統進行實時預警。系統服務器位于本地110kV變電站監控中心,變電所現場設置數據采集箱,通過內部網絡到運維平臺服務器

  • 產品型號:
  • 廠商性質:生產廠家
  • 更新時間:2022-08-10
  • 訪  問  量:70

產品介紹

Acrel-3000WEB電能管理系統

系統架構

Acrel-3000WEB電能管理系統采用分層分布式結構進行設計,整體架構如下:

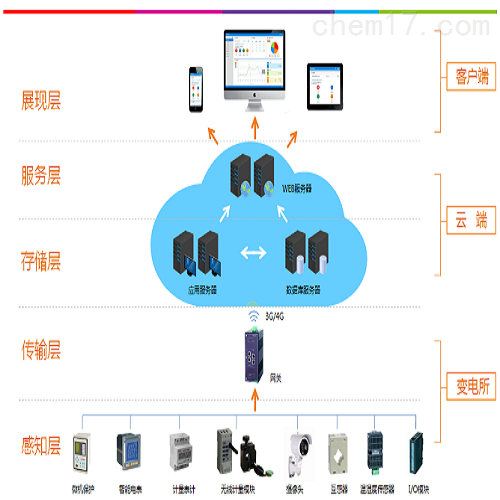

系統結構圖

如系統結構圖所示:運維云平臺包含站控管理層(運維軟件)及網絡通訊層(變電所數據網關),現場安裝多功能電力儀表及無線測溫系統。

◆  多功能電能表ACR220EL

ACR 電力質量分析儀包含 ACR220ELH 儀表,是本公司按 IEC 標準設計,與國際技術同步的綜合電力監控。該產品具有三相交流電量測量、復費率電能計量、四象限電能計量、諧波分析、電網質量分析、遙信輸入、遙控輸出以及網絡通訊等功能,其中 ACR220ELH/ACR330ELH 同時還具有電網波形實時跟蹤顯示和 SOE 事件記錄功能,主要用于對電網供電質量的綜合監控診斷及電能管理。

多功能電能表

◆  無線測溫設備

無線溫度傳感器適用于高低壓開關柜內電纜接頭、斷路器觸頭、刀閘開關、高壓電纜中間頭、干式變壓器、低壓大電流等設備的溫度監測。

無線測溫傳感器ATE400:安裝于斷路器觸頭、母排、電纜搭接點等大電流處,采集溫度量并通過無線方式傳輸的傳感器。

◆  通訊管理機

ANet-2E8S1是安科瑞電氣股份有限公司的一款通用型智能通信管理機,適用于國家公務機關、企事業單位、社區公共機構、住宅商業樓宇、酒店餐飲商場等領域,可滿足水、電、氣、油、冷量、熱量等各種形式的用量及能源能耗分項計量數據采集的需求。

網關可設置觸發式報警、觸發式主動上傳,具備斷點續傳功能。網關自帶內存可存儲15天左右現場數據,網絡恢復后從斷點繼續上傳數據,保證數據不丟失。

通訊管理機

ANet智能通信管理機提供豐富的規約庫支持,實現不同二次設備供應商的智能設備互聯。

系統軟件模塊

◆  平臺登錄界面

用瀏覽器打開云平臺鏈接、輸入賬戶名和權限密碼,進行登錄,防止未授權人員瀏覽有關信息。

◆  平臺首頁

展示頁面

平臺首頁為變電所概況,包括變電所狀態、地圖導航和用能月報。變電所狀態包括:變電所概況、運行狀態、當日事件記錄、環境監測等。

◆  變壓器監測

顯示變壓器的運行狀況,變壓器列表顯示變壓器的電壓等級;變壓器狀態顯示變壓器的運行參數,即變壓器的負荷、功率、電流、電壓、溫度以及功率曲線。

◆  電力運行報表

電力運行報表顯示各回路分時段的電力參數和電能的實時值,如下圖所示:

◆  用電分析

用電分析包括用能報表、同比分析、環比分析、電能集抄、計量及線路損耗。

◆  用戶報告

用戶報告展示了選中變配電站在選定時間內的信息,主要分為變配電站概況、用電量分析(包括日耗電量分析和線路能耗)、變壓器運行情況(涵蓋了各個變壓器及其對應的日負荷分析和日功率因數分析)、時間統計(包括遙測越限事件和遙信變位事件)、現場運維情況(巡檢過程中的設備缺陷及其處理情況)五個模塊。

前景展望

根據運維云平臺運行效果分析系統具備優勢:

◆  為電力運維公司提供變電所運維云平臺。該平臺作為連接運維單位和用電企業的紐帶,可以實時監視用戶配電系統的運行狀態和電量數據,省時省力,為用戶提供更好的運維服務。

◆  通過手機APP、短信報警,讓用戶更及時的了解配電系統運行隱患和異常情況,保證系統運行安全和生產安全。

◆  平臺提供用戶概況、電力數據監測、電能質量分析、用電分析、日/月/年用能數據報表、異常事件報警和記錄、運行環境監測、運維派單等功能,并支持多平臺、多終端數據訪問。滿足客戶多方面需求。

◆  集合了電力監控,安全用電,能耗管理等系統的特點。不僅可以實時監測變電所用電情況,同時具備能耗分析功能,監測統計剩余電流和線纜溫度,環境環境監測顯示當前環境狀況包括溫度、濕度、水浸、煙霧等。
